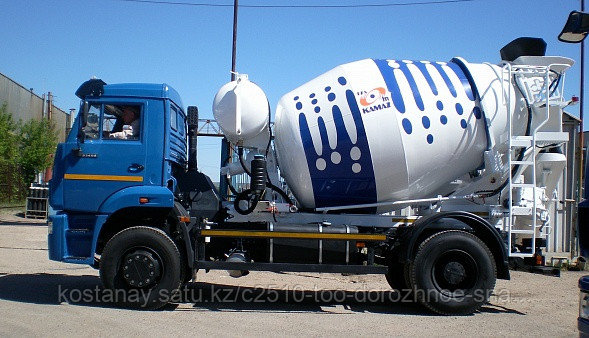

Автобетоносмеситель миксер 2-4 куб

Базовое шасси

МАЗ 4380Р2-440-001 (002) Евро-4

КАМАЗ 43255-3010-28 (Евро-4)

Колесная формула

4х2

Двигатель (марка, тип)

ММЗ Д-245, 4-х тактный  дизельный

Сummins ISB6.7e4 245, 4-х тактный дизельный

Количество и расположение цилиндров двигателя

4, рядное

6, рядное

Рабочий объем двигателя, см3

4 750

6 700

Мощность двигателя, кВт/л.с.

130/177

180/245

Топливо

Дизельное

Наибольшая полезная вместимость смесительного барабана по выходу готовой смеси, м³

2,0

2,0

Геометрический объем смесительного барабана, м³

4,0

4,0

Вместимость бака для воды, л

550

Привод смесительного барабана

Гидромеханическая передача от автономного двигателя

Масса технологического оборудования, кг

1 900

1 900

Масса снаряженного автобетоносмесителя, кг

6 750

7 750

Полная масса автобетоносмесителя, кг, не более

12 500

14 300

Распределение нагрузок от полной массы автобетоносмесителя, кг, не более:

на переднюю ось

на заднюю тележку

4 500

8 000

5 200

9 100

Продолжительность приготовления бетонной смеси, мин.

не более 20

Темп загрузки, м³/мин

1

Темп выгрузки бетонной смеси, м³/мин, при подвижности смеси:

2 – 4 см

7 – 8 см

1

2

Диапазон изменений угла наклона выгрузочного лотка от горизонтальной плоскости, градус

10-45

Угол опрокидывания в поперечной плоскости, градус, не менее

21

Частота вращения смесительного барабана, об/мин                                                на стоянке                                                                                                        в движении

от 0 до 18                                                                                                          от 0 до 4

Габаритные размеры автобетоносмесителя, мм:

Длина

Ширина

Высота

6 000

2 500

3 200

Автономный двигатель

Д-120,

Гидропривод

Гидростатическая трансмиссия ГСТ-90 (г. Кировоград, Украина)

Редуктор привода барабана

PMB-6 (Италия)

Соединительная муфта на гидронасос

Фирма «ЦЕНТА» (Германия)

Система подачи воды

Заправка в водобак двухсторонняя от пожарного разъема, подача воды в бак снизу с вытеснением воздуха сверху. Водоуказательная труба с торца водобака. Подача воды из водобака воздухом от пневмосистемы  шасси.

Смесительный барабан

- Имеет 2 выгрузных люка (под углом 180) для удобства действия  в аварийных ситуациях

- Оборудован прижимной лентой для его фиксации в порожнем состоянии

- Материал барабана изностостойкая сталь 09Г2С толщина 4 мм

Лонжероны

Профильная труба 140х100х5

Оборудование и комплектация

- Дублирующие приборы (лампы) в кабине на панели приборов контроля работы автономного двигателя (давление и температура)

- Рычажная система управления гидронасосом

- Дополнительные удлинительные желобы для выгрузки бетона

- Пластмассовые брызговики

- Охлаждающая жидкость автономного двигателя – тосол А40
